হিটিং সিস্টেমের (সিভিল হিটিং, ইন্ডাস্ট্রিয়াল হিটিং, নতুন এনার্জি হিটিং ইত্যাদি সহ) পাইপলাইনগুলির জন্য মূল প্রয়োজনীয়তা রয়েছে, যেমন উচ্চ তাপমাত্রা প্রতিরোধ, তাপীয় ক্লান্তি প্রতিরোধ, নির্ভরযোগ্য সিলিং, তাপ সম্প্রসারণ এবং সংকোচনের সাথে অভিযোজনযোগ্যতা এবং মাঝারি সামঞ্জস্য। প্রথাগত ধাতব পাইপগুলি (যেমন গ্যালভানাইজড স্টিলের পাইপ) তাপীয় চাপের কারণে ফাটল হওয়ার ঝুঁকিতে থাকে, যখন প্লাস্টিকের পাইপগুলি উপরের তাপমাত্রার সীমা দ্বারা সীমাবদ্ধ থাকে। যাইহোক, স্টেইনলেস স্টীল বেলো, তাদের অনন্য উপাদান এবং কাঠামোগত নকশা, কার্যকরভাবে এই সমস্যাগুলি সমাধান করতে পারে এবং গরম করার সিস্টেমের জন্য একটি আদর্শ পাইপলাইন সমাধান হয়ে উঠতে পারে। নিম্নলিখিত একাধিক মাত্রা থেকে নির্দিষ্ট অ্যাপ্লিকেশন সমাধান সম্পর্কে বিস্তারিত বর্ণনা করে
হিটিং সিস্টেমের প্রয়োজনীয়তার জন্য মূল কর্মক্ষমতা সুবিধার গভীরভাবে অভিযোজন
হিটিং সিস্টেমের অপারেটিং পরিবেশ বড় তাপমাত্রার ওঠানামা (-10℃ থেকে 300℃), বিভিন্ন মিডিয়া (গরম জল, বাষ্প, তাপ-পরিবাহী তেল, ইত্যাদি) এবং তাপীয় চাপ এবং কম্পনের অস্তিত্ব দ্বারা চিহ্নিত করা হয়। স্টেইনলেস স্টীল বেলোর কর্মক্ষমতা সঠিকভাবে এই প্রয়োজনীয়তাগুলি পূরণ করতে পারে:
চমৎকার উচ্চ তাপমাত্রা প্রতিরোধ এবং তাপীয় স্থিতিশীলতা: 304 স্টেইনলেস স্টীল 200 ℃ নীচে মাঝারি-তাপমাত্রা পরিবেশ সহ্য করতে পারে (যেমন সিভিল হট ওয়াটার হিটিং), 316 স্টেইনলেস স্টীল 200-400 ℃ উচ্চ-তাপমাত্রার পরিস্থিতির সাথে খাপ খাইয়ে নিতে পারে (যেমন পাইপ লাইন এবং বিশেষ 3 ℃) এমনকি 600℃ এর উপরে ওপেন-ফায়ার হিটিং সিস্টেমে স্থিরভাবে কাজ করে। দীর্ঘমেয়াদী উচ্চ তাপমাত্রার কারণে উপাদানটির বয়স হবে না বা শক্তি ক্ষয় হবে না
তাপীয় ক্লান্তি প্রতিরোধ এবং সম্প্রসারণ ক্ষতিপূরণ ক্ষমতা: বেলোর বৃত্তাকার ঢেউতোলা কাঠামো এটিকে ভাল অক্ষীয় প্রসারণযোগ্যতা দেয়। হিটিং সিস্টেম স্টার্টআপ (তাপমাত্রা বৃদ্ধি) এবং শাটডাউন (তাপমাত্রা হ্রাস) চক্রের সময়, এটি তাপ সম্প্রসারণ এবং সংকোচনের কারণে পাইপলাইনের দৈর্ঘ্যের পরিবর্তনকে শোষণ করতে পারে (ক্ষতিপূরণের পরিমাণ তার নিজস্ব দৈর্ঘ্যের 5%-10% পর্যন্ত পৌঁছাতে পারে), ইন্টারফেস ঢিলা হওয়া বা অনমনীয় সংযোগের কারণে পাইপলাইন ক্র্যাকিং হ্রাস করে। এটি প্রধান পাইপলাইনের সাথে বয়লার, হিট এক্সচেঞ্জার এবং অন্যান্য সরঞ্জাম সংযোগের জন্য বিশেষভাবে উপযুক্ত
মাঝারি সামঞ্জস্য এবং জারা প্রতিরোধ: এটি সাধারণ গরম করার মাধ্যম যেমন গরম জল, বাষ্প এবং তাপ-পরিবাহী তেলের প্রতি সহনশীলতা রয়েছে। 304 স্টেইনলেস স্টীল জল এবং অক্সিজেন ক্ষয় ক্যালসিয়াম এবং ম্যাগনেসিয়াম আয়ন স্কেলিং প্রতিরোধ করতে পারেন. 316 স্টেইনলেস স্টিল সালফারযুক্ত বাষ্প এবং দুর্বলভাবে অম্লীয় তাপ-পরিবাহী মিডিয়া থেকে ক্ষয় সহ্য করতে পারে, পাইপলাইনের ভিতরের প্রাচীরের ক্ষয় এবং ছিদ্রের কারণে মাঝারি ফুটো এড়াতে পারে।
সিলিং নির্ভরযোগ্যতা এবং চাপ-বহন ক্ষমতা: নির্ভুল-মেশিনযুক্ত ফ্ল্যাঞ্জ, থ্রেড এবং অন্যান্য সংযোগ কাঠামোর মাধ্যমে, উচ্চ-তাপমাত্রা প্রতিরোধী সিলিং গ্যাসকেটের সাথে মিলিত (যেমন গ্রাফাইট গ্যাসকেট, ধাতব-পরিহিত গ্যাসকেট), শূন্য-লিকেজ সিলিং দীর্ঘমেয়াদী উচ্চ তাপমাত্রা অর্জন করতে পারে। কাজের চাপ 1.6-10MPa পৌঁছতে পারে, নিম্ন-চাপের সিভিল হিটিং (0.6MPa-এর নীচে) এবং উচ্চ-চাপ শিল্প বাষ্প সিস্টেম (4.0MPa-এর উপরে) চাপের প্রয়োজনীয়তা পূরণ করে।
তাপ সঞ্চালন দক্ষতা এবং শক্তি সঞ্চয়: স্টেইনলেস স্টিলের তাপ পরিবাহিতা (প্রায় 16-21 W/(m·K)) প্লাস্টিকের পাইপের চেয়ে বেশি, এবং বেলোর বৃত্তাকার কাঠামো মাঝারি এবং পাইপলাইনের মধ্যে যোগাযোগের ক্ষেত্র বাড়িয়ে তাপ স্থানান্তরকে ত্বরান্বিত করতে পারে। একই সময়ে, তাপের ক্ষতি কমাতে এবং সিস্টেমের শক্তি-সঞ্চয় কর্মক্ষমতা উন্নত করতে পাইপলাইনের বাইরের প্রাচীরটি সুবিধাজনকভাবে একটি নিরোধক স্তর দিয়ে সজ্জিত করা যেতে পারে।
সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
স্টেইনলেস স্টীল বেলো বিশেষভাবে বিভিন্ন ধরনের হিটিং সিস্টেমে ঐতিহ্যগত পাইপলাইনের অ্যাপ্লিকেশন ব্যথা পয়েন্টগুলি সমাধান করতে পারে:
সিভিল হিটিং এবং হট ওয়াটার সিস্টেম
রেডিয়েটর এবং প্রধান পাইপের মধ্যে শাখা পাইপ সংযোগ করা: বেলোর নমনীয়তা ব্যবহার করে, তারা সহজেই দেয়াল এবং আসবাবপত্রের মতো বাধাগুলি বাইপাস করতে পারে, কনুইয়ের ব্যবহার কমাতে পারে এবং জল প্রবাহের প্রতিরোধ ক্ষমতা কমাতে পারে; একই সময়ে, তারা ইন্টারফেস ফুটো এড়াতে গরম এবং অ-হিটিং ঋতুতে পাইপলাইনের প্রসারণ এবং সংকোচন শোষণ করে।

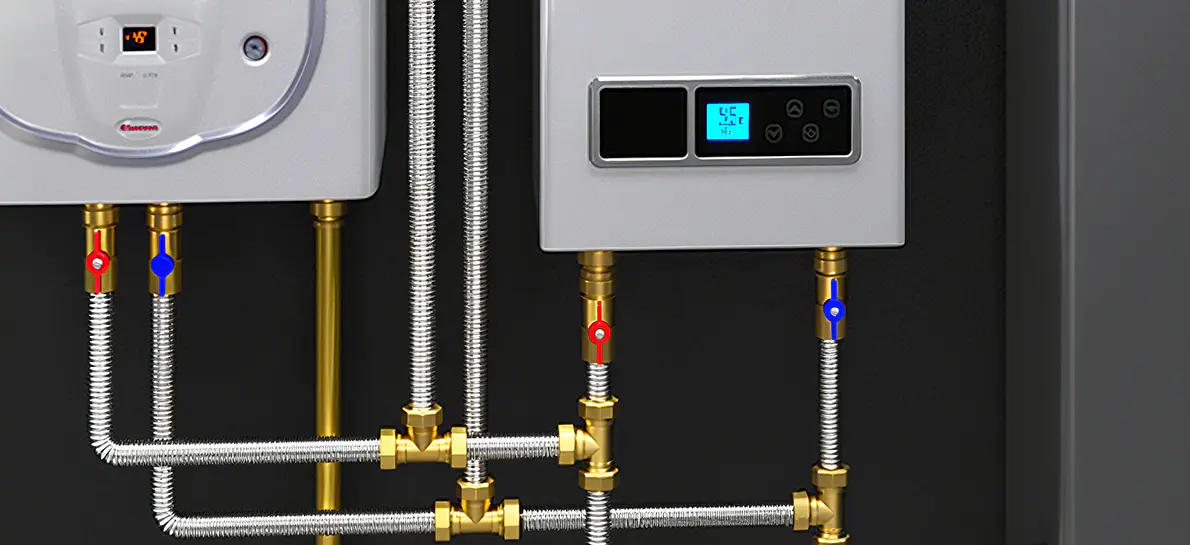

ওয়াল-হ্যাং বয়লার এবং গরম জলের পাইপলাইনগুলির মধ্যে সংযোগ: তারা ওয়াল-হ্যাং বয়লারগুলির অপারেশন চলাকালীন 80-95℃ গরম জলের তাপমাত্রা সহ্য করতে পারে, ঘন ঘন স্টার্টআপ এবং বন্ধ হওয়ার কারণে সৃষ্ট তাপীয় ক্লান্তি প্রতিরোধ করতে পারে এবং রাবারের পায়ের পাতার মোজাবিশেষ (বয়স থেকে সহজ) এবং তামার পাইপগুলির চেয়ে বেশি টেকসই (1 বছরের বেশি দৃঢ়তা), 1 বছরের বেশি কঠোর পরিষেবা।
নিম্ন-তাপমাত্রার ফ্লোর রেডিয়েন্ট হিটিং (জলের মেঝে গরম করার) মধ্যে বহুগুণের সংযোগ: ছোট-ক্যালিবার (DN15-DN25) বেলোগুলি মেঝে গরম করার পাইপের বহু-শাখা বিন্যাসের সাথে খাপ খাইয়ে নিতে পারে, জলের প্রবাহ প্রতিরোধ ক্ষমতা কমাতে পারে এবং তাপ অপচয়ের অভিন্নতা উন্নত করতে পারে।
ইন্ডাস্ট্রিয়াল হিটিং সিস্টেম
বয়লার এবং স্টিম পাইপলাইনগুলির মধ্যে সংযোগ: কয়লা-চালিত/গ্যাস-চালিত বয়লারের আউটলেটে, বেলোগুলি বয়লার স্টার্টআপের সময় গুরুতর তাপীয় প্রসারণকে শোষণ করতে পারে, ভালভ এবং পাইপলাইন ইন্টারফেসগুলিকে রক্ষা করতে পারে এবং বাষ্পের ফুটো এড়াতে পারে (বাষ্পের তাপমাত্রা সাধারণত 150-300 ℃, চাপ 1.0 MPa4)।
তাপ-পরিবাহী তেল গরম করার সিস্টেম: চুল্লি, ড্রায়ার এবং অন্যান্য সরঞ্জামগুলির সাথে তাপ-পরিবাহী তেল চুল্লি সংযোগের জন্য ব্যবহৃত হয়। 316 স্টেইনলেস স্টীল তাপ-পরিবাহী তেলের দীর্ঘমেয়াদী ক্ষয় (তাপমাত্রা 200-300℃) সহ্য করতে পারে এবং এর কম্পন প্রতিরোধ ক্ষমতা (পাম্প অপারেশন দ্বারা উত্পন্ন) পাইপলাইন জয়েন্টগুলির আলগা হওয়া প্রতিরোধ করে।
বৈদ্যুতিক গরম করার সরঞ্জামের পাইপলাইন সংযোগ: যেমন বৈদ্যুতিক গরম করার চুল্লির ইনলেট এবং আউটলেট পাইপলাইন, বেলোগুলি বৈদ্যুতিক গরম করার উপাদানগুলির স্থানীয় উচ্চ তাপমাত্রার সাথে খাপ খাইয়ে নিতে পারে এবং প্লাস্টিকের পাইপ থেকে গন্ধ নির্গমনের কোনও সমস্যা নেই।
নতুন এনার্জি হিটিং সিস্টেম
সোলার থার্মাল কালেকশন সিস্টেমের সার্কুলেশন পাইপলাইন: সৌর সংগ্রাহক এবং গরম জলের স্টোরেজ ট্যাঙ্কের সংযোগ, 304 স্টেইনলেস স্টীল সরাসরি সূর্যালোক এবং বৃষ্টির ক্ষয়ের অধীনে উচ্চ তাপমাত্রা (70-100℃) প্রতিরোধ করতে পারে এবং নমনীয় কাঠামো ইনস্টলেশন কোণের কারণে সংগ্রাহকদের সামান্য স্থানচ্যুতির সাথে খাপ খায়।
বায়ু-উৎস তাপ পাম্পের জল সঞ্চালন পাইপলাইন: -10 ℃ থেকে 55 ℃ তাপমাত্রার ওঠানামার পরিসরে, বেলোগুলি পরিবেশগত তাপমাত্রার পরিবর্তনের কারণে পাইপলাইনের সম্প্রসারণ এবং সংকোচনের জন্য ক্ষতিপূরণ দিতে পারে, নিম্ন-তাপমাত্রার বাধা বা প্লাস্টিকের পাইপের উচ্চ-তাপমাত্রার বিকৃতি এড়াতে পারে।
বিশেষ গরম করার পরিস্থিতি
খাদ্য প্রক্রিয়াকরণ শিল্পে বাষ্প নির্বীজন পাইপলাইন: স্টেইনলেস স্টীল বেলোর ভিতরের প্রাচীর মসৃণ এবং পরিষ্কার করা সহজ, খাদ্য স্বাস্থ্যবিধি মান পূরণ করে (যেমন 3A সার্টিফিকেশন), 121℃ উচ্চ-তাপমাত্রার বাষ্প জীবাণুমুক্তকরণ সহ্য করে, এবং মরিচা দূষণের ঝুঁকি নেই।
পরীক্ষাগার গরম করার সরঞ্জামগুলির পাইপলাইন সংযোগ (যেমন তেল স্নান, ধ্রুবক তাপমাত্রার ট্যাঙ্ক): ছোট-ক্যালিবার বেলো (DN6-DN15) সঠিকভাবে নির্ভুল সরঞ্জামগুলির সাথে খাপ খাইয়ে নিতে পারে এবং তাদের কম্পন প্রতিরোধ পরীক্ষাগুলির সময় স্থিতিশীল মাঝারি সংক্রমণ নিশ্চিত করে৷
মূল নির্বাচন পয়েন্ট এবং ইনস্টলেশন স্পেসিফিকেশন
1. বৈজ্ঞানিক নির্বাচন
উপাদান ম্যাচিং: 304 স্টেইনলেস স্টীল মাঝারি-তাপমাত্রা সিস্টেমের জন্য নির্বাচন করা হয় (≤200℃); 316 স্টেইনলেস স্টীল উচ্চ-তাপমাত্রা সিস্টেম (200-400℃) বা ক্ষয়কারী মিডিয়া (যেমন সালফার-ধারণকারী বাষ্প) জন্য নির্বাচন করা হয়; 310S স্টেইনলেস স্টীল অতি-উচ্চ তাপমাত্রা সিস্টেমের জন্য নির্বাচন করা হয়েছে (>400℃)।
ক্যালিবার এবং প্রেসার রেটিং: গরম করার মাধ্যমের প্রবাহ হার অনুযায়ী DN10-DN300 ক্যালিবার নির্বাচন করুন (DN15-DN50 সাধারণত সিভিল উদ্দেশ্যে ব্যবহৃত হয়, DN50-DN200 শিল্প উদ্দেশ্যে); কাজের চাপ অবশ্যই সিস্টেম ডিজাইনের চাপের ≥1.25 গুণ হতে হবে (উদাহরণস্বরূপ, যদি একটি স্টিম সিস্টেমের নকশা চাপ 1.6MPa হয়, ≥2.0MPa রেটিং সহ বেলো নির্বাচন করুন)।
সংযোগ পদ্ধতি: থ্রেডেড সংযোগ (উচ্চ-তাপমাত্রা প্রতিরোধী কাঁচামাল টেপ সহ) সাধারণত সিভিল সিস্টেমে ব্যবহৃত হয়; ফ্ল্যাঞ্জ সংযোগ (ধাতুর ক্ষতযুক্ত গ্যাসকেটের সাথে) বেশিরভাগ শিল্প ব্যবস্থায় ব্যবহৃত হয়; ফেরুল জয়েন্টগুলি নির্ভুল সরঞ্জাম সংযোগের জন্য নির্বাচন করা যেতে পারে (মৃত কোণ ছাড়া পরিষ্কারযোগ্যতা নিশ্চিত করতে)
সম্প্রসারণ ক্ষতিপূরণের পরিমাণ: পাইপলাইনের দৈর্ঘ্য এবং তাপমাত্রার পার্থক্য অনুসারে তাপীয় সম্প্রসারণের পরিমাণ গণনা করুন (সূত্র: ΔL=α×L×ΔT, যেখানে α হল স্টেইনলেস স্টিলের রৈখিক সম্প্রসারণ সহগ), নিশ্চিত করে যে বেলোর ক্ষতিপূরণের পরিমাণ হল ≥ অত্যধিক চাপ বা চাপ এড়াতে গণনা করা মান।
2. ইনস্টলেশন স্পেসিফিকেশন
প্রিট্রিটমেন্ট এবং ক্লিনিং: ইনস্টলেশনের আগে, পাইপলাইনে অক্সাইড স্কেল এবং তেলের দাগ মুছে ফেলুন। উচ্চ-তাপমাত্রার সিস্টেমগুলিকে হ্রাস করা দরকার (যেমন ট্রাইক্লোরোইথিলিন দিয়ে পরিষ্কার করা); খাদ্য এবং ফার্মাসিউটিক্যাল সরঞ্জামের সাথে সংযোগ করার সময়, মাইক্রোবিয়াল বৃদ্ধি এড়াতে ইলেক্ট্রোলাইটিকভাবে পালিশ করা ভিতরের দেয়াল সহ বেলো নির্বাচন করতে হবে।
নমন এবং ফিক্সিং: নমন ব্যাসার্ধ হল ≥ পণ্য দ্বারা নির্দিষ্ট ব্যাসার্ধ (সাধারণত পাইপের ব্যাসের 6-10 গুণ)। ঢেউয়ের বিকৃতি ঘটাতে ঠান্ডা নমনের সময় অতিরিক্ত বল প্রয়োগ করা নিষিদ্ধ; স্লাইডিং সমর্থনগুলি সরল বিভাগে প্রতি 2-3 মিটারে সেট করা হয় (অক্ষীয় প্রসারণের অনুমতি দেয়), এবং পার্শ্বীয় স্থানচ্যুতি সীমিত করার জন্য ক্ষতিপূরণ বিভাগের উভয় প্রান্তে স্থায়ী সমর্থনগুলি সেট করা হয়।
সিলিং এবং ইনসুলেশন: যখন ফ্ল্যাঞ্জ সংযোগ ব্যবহার করা হয়, তখন অদ্ভুত লোডের কারণে সিল ব্যর্থতা এড়াতে বোল্টগুলিকে সমানভাবে (ধাপে ধাপে তির্যকভাবে) শক্ত করুন; উচ্চ-তাপমাত্রার পাইপলাইনগুলিকে বেলোর বাইরে অন্তরণ স্তর (যেমন রক উল, অ্যালুমিনিয়াম সিলিকেট) দিয়ে মোড়ানো প্রয়োজন, তবে নিরোধক স্তরটিকে বেলোর ক্ষতিপূরণে বাধা না দেওয়ার জন্য সম্প্রসারণের স্থান সংরক্ষিত রাখতে হবে।
ট্রায়াল অপারেশন এবং টেস্টিং: ইনস্টলেশনের পরে, একটি জলের চাপ পরীক্ষা পরিচালনা করুন (পরীক্ষার চাপ কাজের চাপের 1.5 গুণ, এবং চাপটি ফুটো ছাড়াই 30 মিনিটের জন্য বজায় রাখা হয়); উচ্চ-তাপমাত্রার সিস্টেমগুলিকে হট কমিশনিং পরিচালনা করতে হবে যাতে বেলোগুলি মসৃণভাবে প্রসারিত হয় এবং সংকুচিত হয় কিনা এবং ইন্টারফেসে ফুটো আছে কিনা।
আবেদনের সুবিধা
সিস্টেম সার্ভিস লাইফ দীর্ঘায়িত করুন: স্টেইনলেস স্টিলের বেলোর তাপীয় ক্লান্তি প্রতিরোধ ক্ষমতা হিটিং সিস্টেমের ঝামেলা-মুক্ত অপারেশন চক্রকে 10 বছরেরও বেশি সময় পর্যন্ত প্রসারিত করতে পারে, যা গ্যালভানাইজড স্টিল পাইপ (5-8 বছর) এবং প্লাস্টিকের পাইপগুলির (3-5 বছর) থেকে অনেক বেশি, প্রতিস্থাপনের খরচ হ্রাস করে।
রক্ষণাবেক্ষণ খরচ হ্রাস করুন: জারা প্রতিরোধ এবং উচ্চ-তাপমাত্রার প্রতিরোধ পাইপলাইনের ক্ষয় এবং ফাটলের কারণে শাটডাউন রক্ষণাবেক্ষণ হ্রাস করে এবং বার্ষিক রক্ষণাবেক্ষণ খরচ 40% -60% হ্রাস করা যেতে পারে; বিশেষ করে শিল্প হিটিং সিস্টেমে, মাঝারি ফুটো দ্বারা সৃষ্ট উৎপাদন ক্ষতি এড়ানো যায়
অপারেশনাল সেফটি উন্নত করুন: জিরো-লিকেজ সিলিং এবং অ্যান্টি-থার্মাল স্ট্রেস ডিজাইন উচ্চ-তাপমাত্রার মিডিয়া (যেমন বাষ্প এবং তাপ-পরিবাহী তেল) ফুটো হওয়ার কারণে সৃষ্ট স্ক্যাল্ড এবং অগ্নিকাণ্ডের ঝুঁকি হ্রাস করে এবং সিভিল হিটিংয়ে গৃহস্থালীর জল ফুটো হওয়ার কারণে সম্পত্তির ক্ষতি কমাতে পারে।
সিস্টেমের অভিযোজন ক্ষমতা বাড়ায়: নমনীয় ক্ষতিপূরণের ক্ষমতা পাইপলাইন ইনস্টলেশনকে বিল্ডিং স্ট্রাকচার (যেমন দেয়াল এবং মেঝে) দ্বারা সীমাবদ্ধ করে না, বিশেষ করে পুরানো ভবনগুলিতে গরম করার সিস্টেমের রূপান্তরের জন্য উপযুক্ত, প্রাচীর খনন এবং কাঠামোগত ক্ষতি হ্রাস করে।
সারসংক্ষেপ
উপাদান এবং কাঠামোর দ্বৈত সুবিধার মাধ্যমে, স্টেইনলেস স্টীল বেলোগুলি হিটিং সিস্টেমে "উচ্চ তাপমাত্রা প্রতিরোধ, অ্যান্টি-বিস্তৃতি, স্থিতিশীল সিলিং এবং দীর্ঘ পরিষেবা জীবন" এর ব্যাপক কর্মক্ষমতা অর্জন করে। সিভিল হিটিং এর আরামের প্রয়োজনীয়তা হোক বা শিল্প গরমের কঠোর কাজের অবস্থা, তারা নির্ভরযোগ্য পাইপলাইন সমাধান প্রদান করতে পারে, হিটিং সিস্টেমের দক্ষ ও নিরাপদ অপারেশনের জন্য একটি শক্ত ভিত্তি স্থাপন করতে পারে।
