গ্যাস ট্রান্সমিশন সিস্টেমে, নিরাপত্তা, সিলিং কার্যকারিতা এবং পাইপলাইনের স্থায়িত্ব সরাসরি সিস্টেমের স্বাভাবিক অপারেশন এবং কর্মীদের নিরাপত্তার সাথে সম্পর্কিত। শিল্প গ্যাস (যেমন অক্সিজেন, নাইট্রোজেন, হাইড্রোজেন), জ্বালানী গ্যাস (প্রাকৃতিক গ্যাস, তরল পেট্রোলিয়াম গ্যাস), বা বিশেষ গ্যাস (যেমন ক্ষয়কারী গ্যাস, উচ্চ-বিশুদ্ধতা গ্যাস) যাই হোক না কেন, ট্রান্সমিশন পাইপলাইনের প্রয়োজনীয়তা অত্যন্ত কঠোর। স্টেইনলেস স্টীল বেলো, তাদের অনন্য উপাদান এবং কাঠামোগত সুবিধার সাথে, গ্যাস ট্রান্সমিশনে ঐতিহ্যবাহী পাইপলাইনগুলির মুখোমুখি হওয়া ফুটো, ক্ষয় এবং কম্পনের প্রভাবের মতো সমস্যাগুলি কার্যকরভাবে সমাধান করতে পারে, যা তাদের গ্যাস সিস্টেমের জন্য একটি আদর্শ পছন্দ করে তোলে। নিম্নলিখিত একাধিক মাত্রা থেকে সুনির্দিষ্ট সমাধান সম্পর্কে বিস্তারিত বর্ণনা করে
গ্যাস সিস্টেমের প্রয়োজনীয়তার সাথে কোর পারফরম্যান্স সুবিধার সুনির্দিষ্ট মিল
পাইপলাইনগুলির জন্য গ্যাস সিস্টেমগুলির মূল প্রয়োজনীয়তাগুলি হল পরম সিলিং, গ্যাসের ক্ষয় প্রতিরোধ, কম্পন এবং প্রভাবের প্রতিরোধ, চাপের ওঠানামার সাথে অভিযোজনযোগ্যতা এবং পরিচ্ছন্নতা নিয়ন্ত্রণ। নীচের স্টেইনলেস স্টিলের বৈশিষ্ট্যগুলি এই প্রয়োজনীয়তাগুলি পুরোপুরি পূরণ করতে পারে:
এক্সট্রিম সিলিং পারফরম্যান্স: অখণ্ডভাবে গঠিত 304, 316, এবং অন্যান্য স্টেইনলেস স্টীল উপকরণ গ্রহণ করে, বেলো এবং সংযোগকারী প্রান্তগুলি (যেমন থ্রেড, ফ্ল্যাঞ্জ) নির্ভুল যন্ত্রের মাধ্যমে শক্ত সহযোগিতা অর্জন করে, যা ধাতু-থেকে-ধাতু শক্ত সিলিং উপলব্ধি করতে পারে বা বিশেষ কপার গ্যাসের সাথে মিলিত হতে পারে (পিটিএফই) নিশ্চিত করতে শূন্য গ্যাস লিকেজ। উচ্চ-চাপের গ্যাস সিস্টেমের জন্য (10MPa বা তার বেশি কাজের চাপ সহ), এর সিলিং নির্ভরযোগ্যতা রাবারের পায়ের পাতার মোজাবিশেষ বা সাধারণ ধাতব পাইপলাইন থেকে অনেক দূরে এবং ফুটো হওয়ার হার 1×10¹⁰ Pa·m³/s এর নিচে নিয়ন্ত্রণ করা যেতে পারে।
চমৎকার গ্যাস ক্ষয় প্রতিরোধের: 304 স্টেইনলেস স্টীল শুষ্ক গ্যাস (যেমন অক্সিজেন, নাইট্রোজেন) এবং অ-ক্ষয়কারী জ্বালানী গ্যাস দ্বারা দীর্ঘমেয়াদী ক্ষয় সহ্য করতে পারে; 316 স্টেইনলেস স্টীল, এর মলিবডেনাম উপাদানের কারণে, সালফার-যুক্ত জ্বালানী গ্যাস, ক্লোরিন গ্যাস, হাইড্রোজেন ফ্লোরাইড এবং অন্যান্য ক্ষয়কারী গ্যাস দ্বারা ক্ষয় প্রতিরোধ করতে পারে, পাইপলাইনের অভ্যন্তরীণ দেয়ালে গর্ত তৈরি হওয়া বা অপরিচ্ছন্নতা বয়ে যাওয়া এড়াতে পারে।
কম্পন এবং চাপের ওঠানামা প্রতিরোধ: বেলোর কঙ্কাল ঢেউতোলা কাঠামোতে ভাল স্থিতিস্থাপকতা রয়েছে, যা কম্প্রেসার অপারেশন এবং গ্যাস সিস্টেমে ভালভ খোলার/বন্ধ হওয়ার ফলে উত্পন্ন কম্পন এবং চাপের স্পন্দনগুলিকে শোষণ করতে পারে, পাইপলাইন ইন্টারফেসে চাপের ঘনত্ব কমাতে পারে এবং সংযোগের ছিদ্রের কারণে ঢিলা হয়ে যাওয়ার ঝুঁকি কমায়। এটি গ্যাস কম্প্রেসার, স্টোরেজ ট্যাঙ্ক এবং পাইপলাইনের মধ্যে অংশগুলি সংযোগ করার জন্য বিশেষভাবে উপযুক্ত
পরিচ্ছন্নতা অভিযোজনযোগ্যতা: ভিতরের দেয়ালের ইলেক্ট্রোলাইটিক পলিশিংয়ের পরে, পৃষ্ঠের রুক্ষতা Ra 0.8μm বা তার কম হতে পারে, যা গ্যাসে অমেধ্য বা আর্দ্রতা শোষণ করা সহজ নয় এবং কোনও কণা পড়ে না। এটি উচ্চ-বিশুদ্ধতা গ্যাসের সংক্রমণের প্রয়োজনীয়তা পূরণ করে (যেমন ইলেকট্রনিক্স শিল্পে ব্যবহৃত অতি-উচ্চ বিশুদ্ধতা নাইট্রোজেন, সেমিকন্ডাক্টর উত্পাদনে ব্যবহৃত বিশেষ গ্যাস) এবং উত্পাদনের গুণমানকে প্রভাবিত করে গ্যাস দূষণ এড়ায়।
প্রশস্ত তাপমাত্রা এবং চাপ অভিযোজনযোগ্যতা: এটি -200 ℃ থেকে 450 ℃ তাপমাত্রার পরিসরে স্থিরভাবে কাজ করতে পারে, নিম্ন-তাপমাত্রার তরল গ্যাস (যেমন তরল নাইট্রোজেন, তরল অক্সিজেন) এবং উচ্চ-তাপমাত্রার গ্যাস সিস্টেমের বাষ্পীকরণ সংক্রমণের সাথে খাপ খাইয়ে নিতে পারে; কাজের চাপ ভ্যাকুয়াম থেকে 30MPa পর্যন্ত কভার করে, যা শুধুমাত্র নিম্ন-চাপের জ্বালানী গ্যাস পাইপলাইনগুলির (0.1MPa নীচে) চাহিদা মেটাতে পারে না তবে উচ্চ-চাপের শিল্প গ্যাস ট্রান্সমিশন সিস্টেমেও ব্যবহার করা যেতে পারে।
সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
স্টেইনলেস স্টীল বেলো বিশেষভাবে বিভিন্ন ধরনের গ্যাস সিস্টেমে সংক্রমণ সমস্যা সমাধান করতে পারে:
ইন্ডাস্ট্রিয়াল গ্যাস ট্রান্সমিশন সিস্টেম
অক্সিজেন, নাইট্রোজেন এবং আর্গনের মতো নিষ্ক্রিয় গ্যাসের পাইপলাইন সংযোগের জন্য ব্যবহৃত হয়, বিশেষ করে ওয়েল্ডিং ওয়ার্কশপ এবং ধাতু প্রক্রিয়াকরণ ক্ষেত্রে। বেলোর কম্পন প্রতিরোধ ক্ষমতা অক্সিজেন সিলিন্ডার এবং পাইপলাইনের মধ্যে সংযোগে ফুটো ঝুঁকি কমাতে পারে।
হাইড্রোজেন ট্রান্সমিশন সিস্টেমে, 316 স্টেইনলেস স্টীল উপাদান হাইড্রোজেন ক্ষত এড়াতে পারে এবং একটি বিশেষ সিলিং কাঠামোর সাহায্যে এটি হাইড্রোজেন ফুটোজনিত বিস্ফোরণের ঝুঁকি প্রতিরোধ করতে পারে।
ক্ষয়কারী শিল্প গ্যাসের সংক্রমণের জন্য (যেমন ক্লোরিন গ্যাস, সালফার ডাই অক্সাইড), 316L স্টেইনলেস স্টীল বেলোগুলি গ্যাস দ্বারা পাইপলাইনের ক্ষয় প্রতিরোধ করতে এবং সিস্টেমের দীর্ঘমেয়াদী নিরাপদ অপারেশন নিশ্চিত করতে নির্বাচন করা হয়।
গ্যাস সরবরাহ ব্যবস্থা

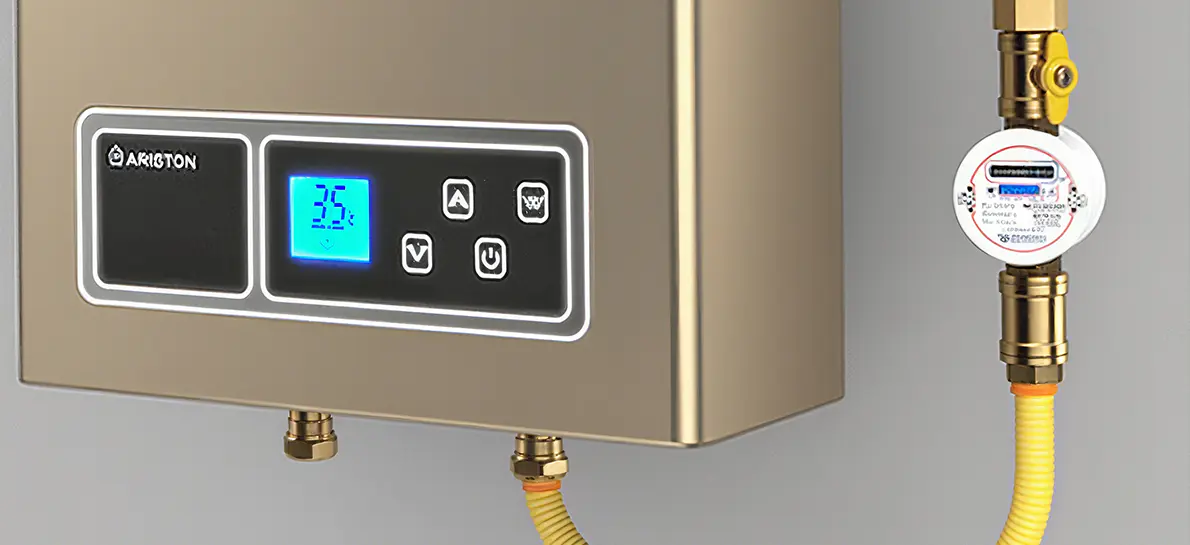

শহুরে প্রাকৃতিক গ্যাস এবং তরল পেট্রোলিয়াম গ্যাসের অভ্যন্তরীণ এবং বহিরঙ্গন পাইপলাইন সংযোগের জন্য, গ্যাস মিটার, ভালভ এবং প্রধান পাইপলাইনের মধ্যে বেলো ব্যবহার করা হয়। তাদের নমনীয় ক্ষতিপূরণ বিল্ডিং সেটেলমেন্ট বা তাপমাত্রা পরিবর্তনের কারণে পাইপলাইন স্থানচ্যুতির কারণে ইন্টারফেস ফুটো কমাতে পারে।
বাণিজ্যিক রান্নাঘর এবং শিল্প ভাটিতে গ্যাস শাখার পাইপের জন্য, বেলোর তাপমাত্রা প্রতিরোধ ক্ষমতা চুলার কাছাকাছি উচ্চ-তাপমাত্রার পরিবেশের সাথে খাপ খাইয়ে নিতে পারে এবং তাদের অ্যান্টি-এজিং কর্মক্ষমতা দীর্ঘমেয়াদী ব্যবহারের কারণে রাবারের পায়ের পাতার মোজাবিশেষ ফাটল এবং ফুটো হওয়া এড়ায়।
বিশেষ গ্যাস এবং উচ্চ-বিশুদ্ধ গ্যাস সিস্টেম
সেমিকন্ডাক্টর এবং ফটোভোলটাইক শিল্পে উচ্চ-বিশুদ্ধতা গ্যাসের (যেমন অতি-উচ্চ বিশুদ্ধতা অ্যামোনিয়া, সিলেন) সংক্রমণের জন্য, ইলেক্ট্রোলাইটিকভাবে পালিশ করা ভিতরের দেয়াল সহ বেলোগুলি গ্যাস এবং পাইপলাইনের মধ্যে যোগাযোগের দূষণ কমাতে পারে, গ্যাসের বিশুদ্ধতা নিশ্চিত করে (99.9999% বা তার বেশি);
ল্যাবরেটরি গ্যাস পাইপলাইনগুলির জন্য (যেমন গ্যাস ক্রোমাটোগ্রাফের জন্য ক্যারিয়ার গ্যাস, বর্ণালী বিশ্লেষণের জন্য বিশেষ গ্যাস), বেলোর কম শোষণ গ্যাসের উপাদানগুলির স্থায়িত্ব নিশ্চিত করে এবং পরীক্ষামূলক ডেটার নির্ভুলতাকে উন্নত করে।
গ্যাস স্টোরেজ এবং প্রসেসিং ইকুইপমেন্টের সংযোগ
গ্যাস স্টোরেজ ট্যাঙ্ক, সিলিন্ডার এবং ভ্যাপোরাইজারগুলির মধ্যে সংযোগের জন্য, চাপ হ্রাসকারী ভালভ, বেলোগুলি সরঞ্জাম পরিচালনার সময় কম্পন শোষণ করতে পারে এবং ভালভ ইন্টারফেসের সিলিং কার্যকারিতা রক্ষা করতে পারে;
নিম্ন-তাপমাত্রার গ্যাসের তরল আউটলেট পাইপ (যেমন তরল নাইট্রোজেন, তরল আর্গন) স্টোরেজ ট্যাঙ্ক এবং ভ্যাপোরাইজারগুলির মধ্যে সংযোগের জন্য, বেলোগুলি তাপীয় প্রসারণ এবং সংকোচনের কারণে পাইপলাইনে ফাটল এড়াতে কম তাপমাত্রা থেকে স্বাভাবিক তাপমাত্রায় তাপমাত্রা পরিবর্তনের সাথে খাপ খাইয়ে নিতে পারে।
মূল নির্বাচন পয়েন্ট এবং ইনস্টলেশন স্পেসিফিকেশন
1. বৈজ্ঞানিক নির্বাচন
উপাদান নির্বাচন: গ্যাসের বৈশিষ্ট্য অনুযায়ী উপাদান নির্ধারণ করুন - 304 স্টেইনলেস স্টীল নিষ্ক্রিয় গ্যাস এবং জ্বালানী গ্যাসের জন্য নির্বাচিত হয়; 316/316L স্টেইনলেস স্টীল সমুদ্রের জলের পরিবেশে ক্ষয়কারী গ্যাস এবং জ্বালানী গ্যাসের জন্য নির্বাচিত হয়; উচ্চ-বিশুদ্ধতা গ্যাস সিস্টেমের জন্য ইলেক্ট্রোলাইটিকভাবে পালিশ করা ভিতরের দেয়াল সহ নিম্ন-কার্বন স্টেইনলেস স্টিল (যেমন 316L) প্রয়োজন।
ক্যালিবার এবং চাপ রেটিং: গ্যাস প্রবাহ অনুযায়ী DN6-DN200 ক্যালিবার নির্বাচন করুন। কাজের চাপ অবশ্যই সিস্টেম ডিজাইনের চাপের সাথে মেলে (উদাহরণস্বরূপ, 1.6MPa রেটিং সাধারণত গ্যাস সিস্টেমের জন্য নির্বাচিত হয়, এবং একটি 6.4MPa বা উচ্চতর রেটিং শিল্প উচ্চ-চাপ গ্যাসের জন্য নির্বাচিত হয়)।
সংযোগ পদ্ধতি: থ্রেডেড সংযোগ (গ্যাস-নির্দিষ্ট সিলান্ট সহ) সাধারণত গ্যাস সিস্টেমে ব্যবহৃত হয়; ফ্ল্যাঞ্জ সংযোগ (ও-রিং সিল সহ) বেশিরভাগ শিল্প গ্যাস সিস্টেমে ব্যবহৃত হয়; শূন্য ফুটো এবং পরিচ্ছন্নতা নিশ্চিত করতে উচ্চ-বিশুদ্ধতা গ্যাস সিস্টেমের জন্য ভিসিআর ফেস সিল জয়েন্টগুলি নির্বাচন করা হয়।
দৈর্ঘ্য এবং ক্ষতিপূরণের পরিমাণ: পাইপলাইন স্থানচ্যুতির প্রয়োজনীয়তা অনুসারে দৈর্ঘ্য নির্ধারণ করুন এবং অক্ষীয় বা পার্শ্বীয় ক্ষতিপূরণ ভাতা সংরক্ষণ করুন (সাধারণত ক্ষতিপূরণের পরিমাণ বেলোর কার্যকর দৈর্ঘ্যের 10% এর বেশি হয় না) অত্যধিক প্রসারিত বা সংকোচনের কারণে সিলকে প্রভাবিত না করতে।
2. ইনস্টলেশন স্পেসিফিকেশন
অগ্নি নিষেধাজ্ঞা এবং পরিষ্কারের চিকিত্সা: গ্যাস সিস্টেম ইনস্টল করার আগে, ইনস্টলেশনের সময় স্পার্ক এড়াতে পাইপলাইনে কোনও অমেধ্য নেই তা নিশ্চিত করুন; উচ্চ-বিশুদ্ধতা গ্যাস সিস্টেম ইনস্টল করার আগে, তেলের দাগ এবং কণা অপসারণের জন্য পরম ইথানল দিয়ে বেলোর ভেতরের প্রাচীর পরিষ্কার করুন।
নমন এবং ফিক্সিং: ইনস্টলেশনের সময়, নমন ব্যাসার্ধ পণ্য দ্বারা নির্দিষ্ট মানের চেয়ে কম হওয়া উচিত নয় (সাধারণত 5-8 বার পাইপের ব্যাস), এবং জোরপূর্বক মোচড়ানো নিষিদ্ধ; স্থির বন্ধনীগুলি প্রতি 1.5-2 মিটারে সোজা অংশে সেট করা হয় এবং পাইপলাইনের স্ব-ওজন দ্বারা সৃষ্ট বিকৃতি রোধ করার জন্য নমন বিভাগের উভয় প্রান্তে গাইড বন্ধনী যুক্ত করা হয়।
সিলিং পৃষ্ঠ সুরক্ষা: সংযোগের আগে, ফ্ল্যাঞ্জ মুখ এবং থ্রেডেড ইন্টারফেসের সমতলতা পরীক্ষা করুন এবং burrs এবং স্ক্র্যাচগুলি সরান; থ্রেডেড সংযোগের সময় গ্যাসের সাথে সম্পর্কিত গ্যাস-নির্দিষ্ট সিলান্ট প্রয়োগ করুন (যেমন গ্যাসের জন্য PTFE সিলিং টেপ), এবং ফ্ল্যাঞ্জ সংযোগের জন্য গ্যাসের সাথে সামঞ্জস্যপূর্ণ গ্যাসকেট নির্বাচন করুন (যেমন গ্যাসের জন্য তেল-প্রতিরোধী রাবার গ্যাসকেট, ক্ষয়কারী গ্যাসের জন্য PTFE গ্যাসকেট)।
ফুটো সনাক্তকরণ: ইনস্টলেশনের পরে, ফুটো পরীক্ষা করা আবশ্যক - গ্যাস সিস্টেমে বুদবুদ সনাক্তকরণের জন্য ইন্টারফেসে সাবান জল প্রয়োগ করা হয়; হিলিয়াম ভর স্পেকট্রোমিটারগুলি শিল্প গ্যাস এবং উচ্চ-বিশুদ্ধতা গ্যাস সিস্টেমে ব্যবহার করা হয় যাতে ফুটো হওয়ার হার সিস্টেমের প্রয়োজনীয়তা পূরণ করে (যেমন উচ্চ-বিশুদ্ধ গ্যাস সিস্টেমের ফুটো হার ≤1×10⁻¹¹ Pa·m³/s)।
আবেদনের সুবিধা
সিস্টেমের নিরাপত্তার উন্নতি করুন: ঐতিহ্যবাহী গ্যালভানাইজড স্টিলের পাইপ বা রাবারের পায়ের পাতার মোজাবিশেষের তুলনায়, স্টেইনলেস স্টীল বেলোর ফুটো হওয়ার ঝুঁকি 95% এরও বেশি কমে যায়, বিশেষ করে জ্বালানী গ্যাস এবং হাইড্রোজেনের মতো দাহ্য এবং বিস্ফোরক গ্যাস সহ গ্যাস সিস্টেমে, যা সম্ভাব্য নিরাপত্তা দুর্ঘটনাগুলি উল্লেখযোগ্যভাবে হ্রাস করতে পারে।
পরিষেবা জীবন দীর্ঘায়িত করুন: স্টেইনলেস স্টিলের উপকরণগুলি অ্যান্টি-এজিং এবং ক্ষয়-প্রতিরোধী, 20 বছরেরও বেশি পরিষেবা জীবন সহ, রাবারের পায়ের পাতার মোজাবিশেষ (1-3 বছর) এবং সাধারণ ইস্পাত পাইপগুলির (8-10 বছর) থেকে অনেক বেশি, প্রতিস্থাপনের ফ্রিকোয়েন্সি এবং রক্ষণাবেক্ষণ খরচ হ্রাস করে৷
গ্যাসের বিশুদ্ধতা এবং গুণমান নিশ্চিত করুন: উচ্চ-বিশুদ্ধ গ্যাস সিস্টেমে, এটি পাইপলাইন দূষণ (যেমন অশুদ্ধ গ্যাস দ্বারা সৃষ্ট অর্ধপরিবাহী চিপগুলির ত্রুটি) দ্বারা সৃষ্ট পণ্য স্ক্র্যাপিং এড়াতে পারে এবং উৎপাদন ক্ষতি কমাতে পারে।
জটিল কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়া: নমনীয় ক্ষতিপূরণ ক্ষমতা ভবনের বন্দোবস্ত, সরঞ্জামের কম্পন এবং পাইপলাইনে তাপমাত্রা পরিবর্তনের প্রভাবকে সমাধান করে, পাইপলাইনের ক্ষতির কারণে শাটডাউন রক্ষণাবেক্ষণ হ্রাস করে এবং সিস্টেম অপারেশনের স্থিতিশীলতা উন্নত করে।
সারসংক্ষেপ
উপাদান অভিযোজন, কাঠামোগত অপ্টিমাইজেশান, এবং নির্ভুল যন্ত্রের মাধ্যমে, স্টেইনলেস স্টীল বেলোগুলি গ্যাস সিস্টেমে "নিরাপদ সিলিং, জারা প্রতিরোধ এবং স্থায়িত্ব এবং পরিষ্কার সংক্রমণ" এর ব্যাপক কর্মক্ষমতা অর্জন করে। এটি প্রচলিত শিল্প গ্যাস, বেসামরিক জ্বালানী গ্যাস, বা উচ্চ-চাহিদা বিশেষ গ্যাস সিস্টেমই হোক না কেন, তারা নির্ভরযোগ্য ট্রান্সমিশন সমাধান প্রদান করতে পারে, গ্যাস সিস্টেমের নিরাপদ এবং স্থিতিশীল অপারেশনের জন্য একটি দৃঢ় গ্যারান্টি প্রদান করে৷
