যখন একজন পাইপিং প্রকৌশলী "প্রসারণ বেলোর প্রকার" সম্পর্কে জিজ্ঞাসা করেন, তখন আসল প্রশ্নটি সাধারণত আন্দোলন এবং অ্যাঙ্কর সম্পর্কে হয়। একটি একক বেলো অক্ষীয় গতি শোষণ করে, একটি সর্বজনীন বেলো পার্শ্বীয় অফসেট পরিচালনা করে, কব্জা এবং জিম্বাল বেলো নিয়ন্ত্রণ ঘূর্ণন পরিচালনা করে এবং একটি চাপ-ভারসাম্যযুক্ত বেলো চাপ থ্রাস্টকে বাতিল করে। প্রভাবশালী স্থানচ্যুতির সাথে মেলে এমন কনফিগারেশন বেছে নিন এবং বাকি নকশা—কনভোলিউশন কাউন্ট, ম্যাটেরিয়াল গ্রেড, শেষ ফিটিং—স্থানে পড়ে।

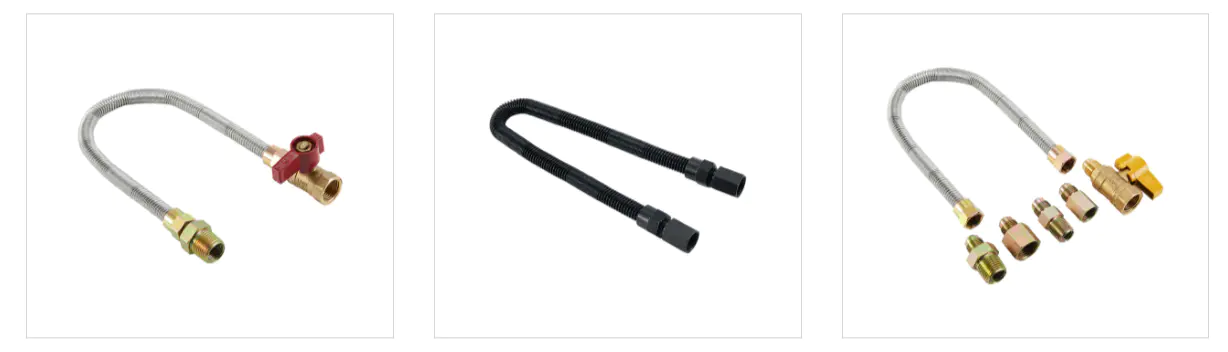

বিশ বছরেরও বেশি সময় ধরে, Haoyin (Ningbo) Bellows প্রযুক্তি তৈরি করেছে স্টেইনলেস স্টীল bellows গ্যাস, জল এবং হিটিং সিস্টেমের জন্য। সেই অভিজ্ঞতা থেকে, পাঁচটি ধাতব বেলোর ধরন প্রায় প্রতিটি সাধারণ পাইপিং দৃশ্যকে কভার করে: একক, সর্বজনীন, কব্জা, জিম্বাল এবং চাপ-ভারসাম্যপূর্ণ। রাবার এবং ফ্যাব্রিক সংস্করণগুলিও বিদ্যমান, তবে ধাতব প্রকারগুলি শিল্প এবং বাণিজ্যিক স্পেসিফিকেশনের কাজকে প্রাধান্য দেয়।
সম্প্রসারণ বেলোর প্রধান প্রকারগুলি কী কী?
একক সম্প্রসারণ বেলো
একটি একক সম্প্রসারণ বেলো হল দুটি প্রান্তের ফিটিংগুলির মধ্যে ঢালাই করা একটি কনভোলিউশন সেট। এটি অক্ষীয় টেক-আপের জন্য সবচেয়ে কার্যকরী প্রকার: পাইপ গরম এবং বৃদ্ধির সাথে সাথে বেলোগুলি সংকুচিত হয়; যখন সিস্টেম ঠান্ডা হয়, এটি পুনরুদ্ধার করে। যেহেতু চাপ থ্রাস্ট শেষ অঞ্চলে কাজ করে, পাইপ অ্যাঙ্করগুলি অবশ্যই সেই শক্তিকে প্রতিহত করবে। সংক্ষিপ্ত রান, পাম্প সংযোগ, এবং নালী, একক বেলো কমপ্যাক্ট এবং খরচ-কার্যকর।
সর্বজনীন সম্প্রসারণ বেলো
একটি সর্বজনীন বেলোতে দুটি বেলো উপাদান রয়েছে যা একটি মধ্যবর্তী পাইপ দ্বারা পৃথক করা হয়। দুটি উপাদান মোট অক্ষীয় স্থানচ্যুতিকে বিভক্ত করে এবং এর কিছু অংশকে পার্শ্বীয় বিচ্যুতিতে রূপান্তরিত করে। এটি দীর্ঘ পাইপলাইনের জন্য সর্বজনীন বেলোকে পছন্দের টাইপ করে তোলে, যেখানে পাইপটিকে অবশ্যই দুটি অক্ষ বরাবর তাপীয় বৃদ্ধি শোষণ করতে হবে। অনেক ইউনিভার্সাল ইউনিটে টাই রড থাকে যাতে অক্ষীয় চাপের খোঁচা আটকানো যায়, তাই বাহ্যিক নোঙ্গরগুলি একক বেলোর তুলনায় কম লোড দেখতে পায়।
কব্জা এবং গিম্বল সম্প্রসারণ Bellows
কব্জা bellows শেষ হার্ডওয়্যারের মাধ্যমে কব্জা পিনের সাথে লাগানো হয়। কব্জাগুলি একটি সমতলে কৌণিক ঘূর্ণনের অনুমতি দেয় এবং পাইপটিকে ফ্ল্যাঞ্জগুলি বাঁকানো ছাড়াই দিক পরিবর্তন করতে দেয়। জিম্বাল বেলো দুটি লম্ব কব্জা সেট ব্যবহার করে, তাই অক্ষীয় চলাচল বন্ধ থাকা অবস্থায় সমাবেশটি যেকোনো সমতলে ঘোরে। এই ধরনের সীমাবদ্ধ কক্ষ, ছাদের পাইপিং, এবং প্রক্রিয়া লাইন যেখানে নোঙ্গর পয়েন্ট হালকা প্রদর্শিত হয়.
চাপ-ভারসাম্যপূর্ণ, টরয়েডাল, রাবার, এবং ফ্যাব্রিক প্রকার
চাপ-ভারসাম্যযুক্ত বেলোতে একটি দ্বিতীয়, ছোট বেলো উপাদান থাকে যা একটি বিরোধী শক্তি তৈরি করে। এটি চাপ থ্রাস্ট বাতিল করে, তাই বাহ্যিক কাঠামোর জন্য একটি ভারী প্রধান নোঙ্গর প্রয়োজন হয় না। এগুলি বাষ্প, ঘনীভূত এবং রাসায়নিক ব্যবস্থায় ব্যবহৃত হয়। টরয়েডাল বেলো, রাবার জয়েন্ট, এবং ফ্যাব্রিক জয়েন্টগুলি পরিবারকে বৃত্তাকার করে: টরয়েডাল ইউনিটগুলি খুব উচ্চ চাপের অক্ষীয় পরিষেবার জন্য উপযুক্ত, যখন রাবার এবং ফ্যাব্রিক ইউনিটগুলি নিম্ন-চাপের নালী এবং পাম্পগুলিতে কম্পনকে বিচ্ছিন্ন করে।
আন্দোলন এবং খোঁচা দ্বারা সম্প্রসারণ বেলো তুলনা
নীচের টেবিলটি প্রতিটি ধাতব বেলোর ধরণের স্বাভাবিক ক্ষমতার তুলনা করে। "চমৎকার" মানে কনফিগারেশন সেই আন্দোলনের জন্য সাধারণ পছন্দ; "সীমিত" মানে এটি শুধুমাত্র অল্প পরিমাণে আন্দোলন মিটমাট করতে পারে; "কোনটিই নয়" এর অর্থ এটি কাঠামোগতভাবে সেই আন্দোলনের উদ্দেশ্যে নয়।
| টাইপ | অক্ষীয় | পার্শ্বীয় | কৌণিক | চাপ খোঁচা নিয়ন্ত্রণ |
|---|---|---|---|---|
| একক | চমৎকার | লিমিটেড | লিমিটেড | কোনটিই নয় (অ্যাঙ্কর প্রয়োজন) |
| সর্বজনীন | লিমিটেড | চমৎকার | ভাল | কোনটিই নয় (অ্যাঙ্কর প্রয়োজন) |
| Hinged | কোনোটিই নয় | লিমিটেড | ভাল (one plane) | কব্জা মাধ্যমে প্রতিক্রিয়া |
| গিম্বল | কোনোটিই নয় | ভাল | ভাল (multi-plane) | জিম্বলের মাধ্যমে প্রতিক্রিয়া দেখায় |
| চাপ-ভারসাম্যপূর্ণ | ভাল | লিমিটেড | লিমিটেড | স্ব-ভারসাম্যপূর্ণ |
বার চার্ট দেখায় কেন সার্বজনীন এবং জিম্বাল প্রকারগুলি ব্যবহার করা হয় যখন একটি পাইপ অবশ্যই পাশে সরে যায়। রাডার চার্ট চাপ-থ্রাস্ট এবং ইনস্টলেশন-সহজ মাত্রা যোগ করে: একক বেলোগুলি ইনস্টল করা সহজ কিন্তু ভারী অ্যাঙ্কারের প্রয়োজন, যখন চাপ-ভারসাম্যযুক্ত বেলোগুলি দীর্ঘ সমাবেশের খরচে অ্যাঙ্কর সমস্যা সমাধান করে।
কিভাবে ডান সম্প্রসারণ বেলো চয়ন করুন
একটি নতুন লাইনের জন্য একটি বেলো নির্দিষ্ট করার সময় এই ক্রমটি ব্যবহার করুন:
- গতিবিধি সংজ্ঞায়িত করুন: অক্ষীয়, পার্শ্বীয়, কৌণিক, এবং মিলিত, তাপীয় বৃদ্ধি এবং ভূমিকম্প আন্দোলন সহ।
- চাপের খোঁচা গণনা করুন: থ্রাস্ট সমান চাপের সময় কার্যকর বেলো এলাকা; যদি অ্যাঙ্করগুলি উপলব্ধ না হয়, চাপ-ভারসাম্যযুক্ত বা টাই-রড সর্বজনীন চয়ন করুন।
- ইনস্টল করা দৈর্ঘ্য পরীক্ষা করুন: সার্বজনীন এবং চাপ-ভারসাম্যপূর্ণ ধরনের আরো স্থান প্রয়োজন; জিম্বাল ধরনের ছোট স্পুল টুকরা মধ্যে মাপসই করা যেতে পারে.
- মিডিয়া এবং তাপমাত্রা নিশ্চিত করুন: উপাদানের গ্রেড এবং প্লেসের সংখ্যা অবশ্যই তরল এবং অপারেটিং তাপমাত্রার সাথে মেলে।
- ক্লান্তি পর্যালোচনা করুন: তাপচক্রের সংখ্যা অনুমান করুন এবং বেলো কনভোলিউশন জ্যামিতির সাথে প্রয়োজনীয় জীবন তুলনা করুন।
একটি সাধারণ ভুল হল একটি একক বেলো নির্বাচন করা এবং তারপর পার্শ্বীয় আন্দোলনকে শোষণ করতে বাহ্যিক গাইড যোগ করা। এটি আবর্তনের প্রান্তে বাঁকানো চাপ বাড়ায় এবং ক্লান্তি জীবনকে ছোট করে। সঠিক প্রতিক্রিয়া হল একটি সার্বজনীন টাইপ পরিবর্তন করা বা অ্যাঙ্কর লেআউটটিকে পুনরায় ডিজাইন করা।
পরিষ্কার জল, গরম করার জন্য, এবং সাধারণ শিল্প পরিষেবাগুলির জন্য, ক নমনীয় ধাতু ক্ষতিপূরণ ঢেউতোলা সম্প্রসারণ জয়েন্ট একটি স্টেইনলেস স্টীল বেলো প্রস্তুতকারক থেকে জারা প্রতিরোধের প্রস্তাব, চাপ রেটিং, এবং ক্লান্তি কর্মক্ষমতা অধিকাংশ তাপ সম্প্রসারণ সিস্টেমের জন্য প্রয়োজনীয়.
নমনীয় ধাতু ক্ষতিপূরণকারী ঢেউতোলা সম্প্রসারণ যৌথ প্রস্তুতকারক, কারখানা - এইচ হাওইন বেলোস টেকনোলজি কোং, লিমিটেড শীর্ষ চীনের OEM/ODM নমনীয় ধাতু ক্ষতিপূরণকারী ঢেউতোলা সম্প্রসারণ জয়েন্ট নির্মাতারা এবং কাস্টম ফ্যা... পণ্য দেখুন → সম্প্রসারণ বেলো FAQ
প্রশ্ন ১. একটি সম্প্রসারণ বেলো কি জন্য ব্যবহৃত হয়?
A1. এটি গ্যাস, বাষ্প, জল, তেল, বা রাসায়নিক পাইপিং সিস্টেমে তাপীয় সম্প্রসারণ, কম্পন, এবং পাইপ মিসলাইনমেন্ট শোষণ করে।
প্রশ্ন ২. একটি bellows এবং একটি সম্প্রসারণ জয়েন্ট মধ্যে পার্থক্য কি?
A2. একটি বেলো হল নমনীয় pleated উপাদান; একটি সম্প্রসারণ জয়েন্ট হল শেষ ফিটিং, লাইনার, টাই রড বা কব্জা সহ সম্পূর্ণ সমাবেশ।
Q3. স্টেইনলেস স্টীল বেল কতক্ষণ স্থায়ী হয়?
A3. পরিষেবা জীবন চক্র, চাপ, তাপমাত্রা এবং মিডিয়ার উপর নির্ভর করে। মাঝারি তাপীয় সাইকেল চালানোর সাথে, মানের স্টেইনলেস স্টীল বেলো প্রায়ই 20 বছর অতিক্রম করে।
Q4. ধাতু সম্প্রসারণ বেলো কি উচ্চ তাপমাত্রা পরিচালনা করতে পারে?
A4. হ্যাঁ, উপাদানের উপর নির্ভর করে। স্টেইনলেস স্টীল গ্রেড যেমন 321 এবং 316L উচ্চ তাপমাত্রা প্রতিরোধ করে, কিন্তু বেলো রেটিং এবং সীমা স্টপগুলি অপারেটিং অবস্থার সাথে মেলে।
প্রশ্ন 5. আমি কীভাবে একক এবং সর্বজনীন সম্প্রসারণ বেলোগুলির মধ্যে নির্বাচন করব?
A5. শক্তিশালী নোঙ্গর সঙ্গে অক্ষীয় আন্দোলনের জন্য একক ব্যবহার করুন; পাশ্বর্ীয় অফসেট, সমান্তরাল মিসলাইনমেন্ট, বা যখন পাইপ দুটি দিকে বৃদ্ধি পায় তখন সর্বজনীন ব্যবহার করুন।
প্রশ্ন ৬. ধাতু বেল ব্যর্থ হওয়ার কারণ কী?
A6. সর্বাধিক সাধারণ কারণগুলি হল অপরিকল্পিত পার্শ্বীয় আন্দোলন, অনুপস্থিত পাইপ গাইড, জলের হাতুড়ি, কম্পন, ক্ষয় এবং অ্যাঙ্কর ব্যর্থতা৷
