বেলো সিস্টেম: প্রকার, চলাচলের সীমা, উপকরণ এবং নির্বাচন নির্দেশিকা

যখন একটি পাম্প 90°সে হট-ওয়াটার লুপে শুরু হয়, তখন ধাতু উত্তপ্ত হওয়ার সাথে সাথে তাপ এক্সচেঞ্জারের কাছের পাইপটি 12 থেকে 20 মিমি লাফ দিতে পারে। যদি লাইনটি অনমনীয় হয়, সেই স্থানচ্যুতিটি ফ্ল্যাঞ্জ, ভালভ বডি এবং ওয়েল্ডে স্থানান্তরিত হয়; ফ্ল্যাঞ্জগুলি কাঁদতে শুরু করে এবং কয়েক সপ্তাহের মধ্যে একটি বেসপ্লেট ফাটল দেখা দিতে পারে। একটি বেলো সিস্টেম ছবি পরিবর্তন করে: কনভোল্যুশন ফ্লেক্স, ফ্ল্যাঞ্জ টানটান থাকে এবং পাম্পটি সারিবদ্ধ থাকে।

এই নির্দেশিকা ব্যাখ্যা করে যে একটি বেলো সিস্টেম কী, এটি যে আন্দোলন পরিচালনা করতে পারে, এর পিছনে ক্লান্তি এবং মানগুলি, যে উপকরণগুলি এর পরিষেবা সীমা নির্ধারণ করে এবং নির্বাচনের পরামিতিগুলি যা ক্ষেত্রের ব্যর্থতা প্রতিরোধ করে৷

একটি বেলো সিস্টেম কি?

একটি বেলো উপাদান হল একটি পাতলা-প্রাচীরযুক্ত টিউব যা বৃত্তাকার বা হেলিকাল কনভোলিউশনের একটি সিরিজে গঠিত। সিস্টেমটি আসল পাইপিং-এ কাজ করার জন্য প্রয়োজনীয় সমস্ত কিছু যোগ করে: শেষ ফিটিং, একটি অভ্যন্তরীণ লাইনার, এবং যেখানে থ্রাস্ট বিদ্যমান, টাই রড, কব্জা, বা একটি চাপ-ভারসাম্যযুক্ত নকশা। এক্সপেনশন জয়েন্ট ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন (ইজেএমএ) যেমন বলেছে, একটি সম্প্রসারণ জয়েন্ট হল একটি নমনীয় বেলোর উপাদান যার শেষ ফিটিং যেমন ফ্ল্যাঞ্জগুলি সংলগ্ন পাইপিংয়ের সাথে সংযোগের অনুমতি দেয়।

কাজের নীতিটি সহজ: সংযুক্ত পাইপটি নড়াচড়া করলে, প্রতিটি কনভোলিউশন তার স্থিতিস্থাপক সীমার ভিতরে সামান্য বাঁক করে। যেহেতু ঢেউতোলা আকৃতি অনেক ছোট ভাঁজ জুড়ে বিকৃতি ছড়িয়ে দেয়, উপাদানটি শক্তি না হারিয়ে কম বসন্ত হার লাভ করে। ফলাফল হল একটি উপাদান যা ফ্ল্যাঞ্জ এবং সরঞ্জাম ওভারলোড না করেই ক্রমাগত সংকুচিত, প্রসারিত এবং বিচ্যুত করে।

মূল উপাদান

• বেলোর উপাদান — মুকুট এবং শিকড় দিয়ে তৈরি ঢেউতোলা চাপের সীমানা।
• এন্ড ফিটিংস — ফ্ল্যাঞ্জ, ওয়েল্ড এন্ড বা থ্রেডেড স্তনবৃন্ত।
• অভ্যন্তরীণ লাইনার - ক্ষয়, অশান্তি এবং উচ্চ-বেগ মিডিয়া থেকে বেলোকে রক্ষা করে।
• বাহ্যিক আবরণ বা বিনুনি — যান্ত্রিক ক্ষতি থেকে রক্ষা করে এবং এক্সটেনশন সীমাবদ্ধ করে।
• টাই রড এবং কব্জা - চাপ খোঁচা শোষণ করে যাতে বেলো শুধুমাত্র উদ্দেশ্যমূলক আন্দোলন দেখতে পায়।

আন্দোলন ক্ষমতা: একটি বেলো সিস্টেম কি শোষণ করতে পারে

অক্ষীয় গতিবিধি যেখানে একটি বেলো সিস্টেম তার বজায় রাখে: একটি একক-উপাদান অক্ষীয় সম্প্রসারণ জয়েন্ট একটি অনমনীয় ফ্ল্যাঞ্জ মুখের তুলনায় অনেক বেশি স্থানচ্যুতি শোষণ করতে পারে। পাশ্বর্ীয় বিচ্যুতি এবং কৌণিক ঘূর্ণনও সম্ভব, তবে তারা আরও কনভল্যুশন গ্রহণ করে। টর্শন — পাইপ অক্ষের চারপাশে মোচড়ানো — কখনোই অনাবৃত বেলোতে প্রয়োগ করা উচিত নয়।

যখন একাধিক আন্দোলন একবারে ঘটবে, তখন সংমিশ্রণ প্রতিটিটির অনুমোদনযোগ্য হ্রাস করে। সরবরাহকারীকে সম্পূর্ণ সেট দিন — অক্ষীয় প্লাস পাশ্বর্ীয় প্লাস কৌণিক, মিলিমিটার এবং ডিগ্রীতে — প্রতি বছর তাপচক্রের সংখ্যা সহ।

সাইকেল লাইফ এবং ডিজাইন স্ট্যান্ডার্ড: ক্লান্তিই আসল সীমা

একটি বেলো সিস্টেমের দরকারী জীবন চক্রে প্রকাশ করা হয়, ক্যালেন্ডার বছর নয়। প্রতিটি কম্প্রেশন এবং এক্সটেনশন তার মুকুট এবং মূলে আবর্তনকে বাঁকিয়ে দেয়; সবচেয়ে পাতলা অংশে একটি ফাটল শুরু না হওয়া পর্যন্ত এই স্থানীয় চাপগুলি জমা হয়। EJMA নকশা পদ্ধতি প্রকাশ করে যা প্রয়োগকৃত আন্দোলন, অভ্যন্তরীণ চাপ, প্রাচীরের পুরুত্ব, এবং একটি প্রত্যাশিত চক্র জীবনের সাথে কনভোল্যুশন জ্যামিতিকে সংযুক্ত করে। সম্পর্কটি অরৈখিক: রেট করা স্ট্রোকের ৫০% গতি কমিয়ে প্রত্যাশিত জীবনকে মোটামুটি দশ দ্বারা গুণ করতে পারে।

সাইটে দুটি ফলাফল গুরুত্বপূর্ণ। প্রথমত, একটি বেলোকে ওভার-স্ট্রোকিং এমনকি কয়েক মিলিমিটারও তার বেশিরভাগ ক্লান্তি রিজার্ভকে পুড়িয়ে দেয়। দ্বিতীয়ত, উচ্চ অভ্যন্তরীণ চাপ অক্ষীয় থ্রাস্ট তৈরি করে যা উপাদানটিকে অস্থিতিশীল করতে পারে — একটি অবস্থা যাকে স্কুইম বলা হয়। প্রধান নোঙ্গর, গাইড, এবং টাই রড আনুষাঙ্গিক নয়; তারা উপাদানটিকে তার রেটযুক্ত খামের ভিতরে রাখে।

উপকরণ এবং উত্পাদন পরিষেবা সীমা আকার

বেশিরভাগ বেলো সিস্টেমগুলি অস্টেনিটিক স্টেইনলেস স্টিল থেকে তৈরি করা হয়: সাধারণ পরিষেবার জন্য 304/304L, 316/316L যেখানে ক্লোরাইড বা সামুদ্রিক বায়ুমণ্ডল উপস্থিত থাকে এবং স্থিতিশীল গ্রেড যেখানে স্থায়ী উচ্চ তাপমাত্রা ধাতুকে নরম করে। আক্রমনাত্মক রাসায়নিক শুল্কের মধ্যে, নিকেল অ্যালয়গুলি উপস্থিত হয়, তবে তারা ব্যয়কে বহুগুণ করে, তাই উপাদান পছন্দটি একটি প্রযুক্তিগত হিসাবে একটি অর্থনৈতিক অনুশীলন।

গঠন পদ্ধতিও গুরুত্বপূর্ণ। হাইড্রোলিকভাবে গঠিত উপাদান পরিষ্কার, অভিন্ন convolutions এবং মামলা চক্রীয় দায়িত্ব আছে; যান্ত্রিকভাবে রোল-গঠিত উপাদানগুলি দীর্ঘ উত্পাদন রানে নিয়ন্ত্রিত পিচ এবং ব্যাসের জন্য ভাল কাজ করে। মাল্টি-প্লাই নির্মাণ - একটি পুরু দেয়ালের পরিবর্তে দুই বা তিনটি পাতলা স্তর - নিম্ন স্প্রিং রেট সহ চাপের ক্ষমতা বাড়ায়, তবে প্রতিটি প্লাইকে অবশ্যই বের করে দিতে হবে যাতে একটি ছোট থ্রু-ওয়াল ফাটল চাপের ফাঁদে পরিণত হতে না পারে। শেষ জিনিসপত্র যোগ্যতাসম্পন্ন পদ্ধতি দ্বারা ঝালাই করা হয়; একটি দুর্বল ঝালাই স্থানান্তর ক্লান্তি ফাটল জন্য একটি সাধারণ সূচনা পয়েন্ট.

আবাসিক এবং বাণিজ্যিক গ্যাস সিস্টেমের জন্য, একই ঢেউতোলা প্রযুক্তি স্টেইনলেস স্টীল নমনীয় গ্যাস সংযোগকারী হিসাবে উপস্থিত হয়; পার্থক্য হল প্রসঙ্গ — মাল্টি-কনভোলিউশন এক্সপেনশন জয়েন্টের পরিবর্তে একটি একক-বেন্ড অ্যাপ্লায়েন্স সংযোগ। স্টেইনলেস স্টিল বেলো এবং রাবার বেলোর মধ্যে তুলনা সাধারণত তাপমাত্রা, চাপ, অগ্নি নিরাপত্তা, এবং বার্ধক্যের দিকে নেমে আসে: রাবার সময়ের সাথে সাথে শক্ত হয় এবং ফাটল ধরে, যখন স্টেইনলেস স্টীল কয়েক দশক ধরে তার রেট কর্মক্ষমতা ধরে রাখে।

যেখানে বেলো সিস্টেম ব্যবহার করা হয়

একটি উদ্ভিদ জুড়ে, বেলো সিস্টেমগুলি তিনটি ভিন্ন দায়িত্বে উপস্থিত হয়: সম্প্রসারণ জয়েন্ট হিসাবে, গ্যাস সংযোগকারী হিসাবে এবং নমনীয় জলের লাইন হিসাবে। জ্যামিতি একই রকম হতে পারে, কিন্তু রেটিং লজিক আলাদা, তাই পণ্যের সাথে ডিউটির মিল করা প্রথম ধাপ।

শিল্প পাইপিং এবং তাপীয় লুপ

বাষ্প, তাপীয় তেল এবং গরম জলের লুপগুলি তাপমাত্রার সাথে বৃদ্ধি পায়। ফ্ল্যাঞ্জযুক্ত প্রান্ত সহ একটি নমনীয় ধাতব ক্ষতিপূরণকারী সরঞ্জামের অগ্রভাগে এবং স্থির নোঙ্গর পয়েন্টগুলির মধ্যে অক্ষীয় এবং পার্শ্বীয় আন্দোলনকে শোষণ করে, পাম্প কেসিং এবং তাপ এক্সচেঞ্জার ফ্ল্যাঞ্জগুলিকে তাপীয় থ্রাস্ট থেকে রক্ষা করে। চক্রীয় পরিষেবাগুলির জন্য, শুধুমাত্র স্ট্রোক নয়, চক্রের জীবন নির্দিষ্ট করুন৷

নমনীয় ধাতু ক্ষতিপূরণকারী ঢেউতোলা সম্প্রসারণ জয়েন্ট এই ফ্ল্যাঞ্জযুক্ত বা ঢালাই ক্ষতিপূরণকারী বাষ্প, তাপীয় তেল এবং গরম-পানি ব্যবস্থায় তাপীয় সম্প্রসারণ থেকে অক্ষীয় এবং পার্শ্বীয় আন্দোলনকে শোষণ করে, পাম্প কেসিং এবং তাপ এক্সচেঞ্জার ফ্ল্যাঞ্জগুলিকে রক্ষা করে। এর 304 স্টেইনলেস বিনুনি এবং চাপ রেটিং 1.6 MPa স্যুট সাইক্লিক পরিষেবা পর্যন্ত। পণ্য দেখুন →

গ্যাস যন্ত্র এবং সরবরাহ সংযোগ

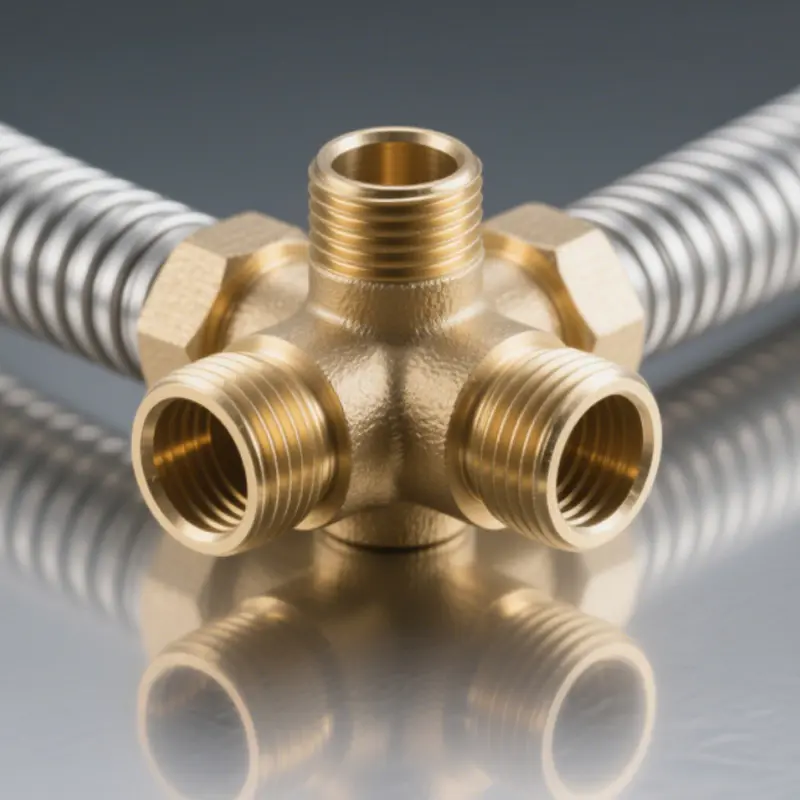

ঢেউতোলা স্টেইনলেস স্টীল টিউব এবং আধা-অনমনীয় গ্যাস সংযোগকারী একই ঢেউয়ের নীতি ব্যবহার করে কম চাপে নিরাপদে গ্যাস বহন করার জন্য যখন যন্ত্রটিকে সার্ভিসিংয়ের জন্য সরাতে দেয়। একটি CSA-প্রত্যয়িত স্টেইনলেস স্টীল গ্যাস সংযোগকারী একটি প্রমিত ফিটিং এবং একটি ফ্যাক্টরি লিক পরীক্ষা যোগ করে — একটি নথিভুক্ত সুবিধা যখন একজন পরিদর্শক রেটিং দেখতে বলেন।

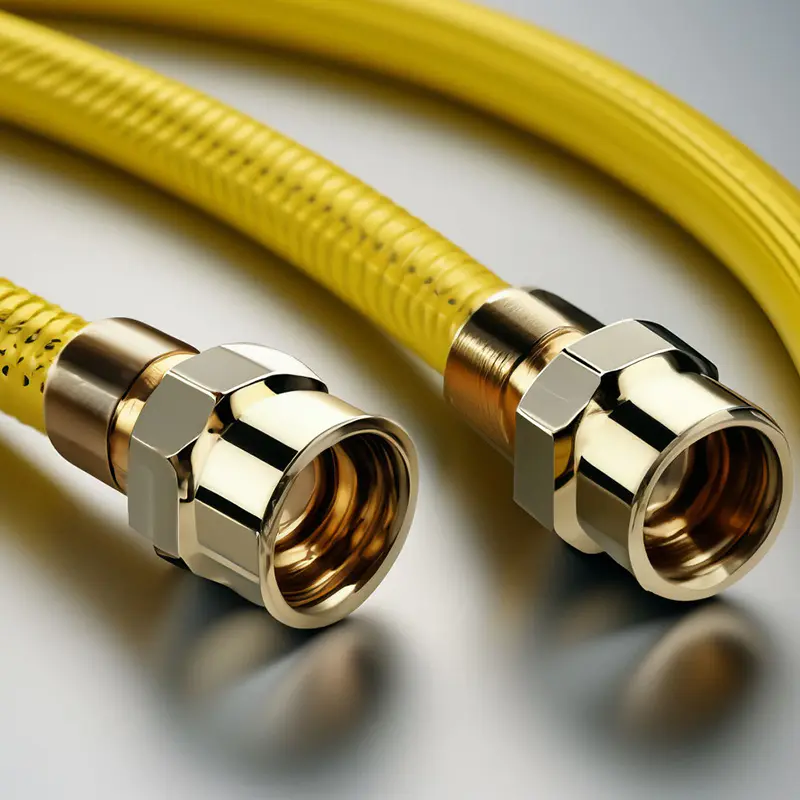

CSA-প্রত্যয়িত স্টেইনলেস স্টীল গ্যাস সংযোগকারী (DN10–DN25) 304 উপাদান, 0.2-0.25 মিমি প্রাচীর পুরুত্ব, এবং 100% ফুটো পরীক্ষা সহ CSA-প্রত্যয়িত স্টেইনলেস স্টীল গ্যাস সংযোগকারীর একটি পরিসর। ফ্লেয়ার নাট সহ DN10 থেকে DN25 পর্যন্ত উপলব্ধ মাপ, আবাসিক এবং বাণিজ্যিক গ্যাস যন্ত্রপাতিগুলির জন্য উপযুক্ত যেখানে ইন্সপেক্টর-রেটেড ডকুমেন্টেশন গুরুত্বপূর্ণ। পণ্য দেখুন →

একটি সাধারণ ক্ষেত্রের অভিযোগ হল শিস দেওয়া গ্যাস প্রবাহ। বাঁশি একটি মসৃণ বোর ভিতরে প্রবাহ প্যাটার্ন থেকে আসে; একটি হুইসেল-মুক্ত গ্যাস সংযোগকারী একটি আকৃতির অভ্যন্তরীণ কোর ব্যবহার করে এটিকে চাপা দিতে যখন CSA-রেটেড খাম এবং বেলোর দেয়ালের নমনীয়তা রাখে।

DN15 স্টেইনলেস স্টীল হুইসেল-মুক্ত গ্যাস সংযোগকারী 0.25 মিমি প্রাচীর পুরুত্ব, 15/16"-16UNF ফ্লেয়ার নাট, এবং বিভিন্ন অ্যাডাপ্টার সহ একটি DN15 সংযোগকারী। এর হুইসেল-মুক্ত কোর বায়ুপ্রবাহের শব্দকে দমন করে এবং পিতল বা কার্বন ইস্পাত বাদামের সাথে একটি শক্ত সিল বজায় রাখে, 12 থেকে 72 ইঞ্চি নমনীয় ইনস্টলেশনের জন্য দৈর্ঘ্যে উপলব্ধ। পণ্য দেখুন →

সাধারণ ব্যর্থতা এবং কিভাবে তাদের প্রতিরোধ করা যায়

বেশিরভাগ ব্যর্থ বেলো সিস্টেম অপব্যবহার থেকে ব্যর্থ হয়, উত্পাদন থেকে নয়। নীচের তালিকাটি পাইপিং রক্ষণাবেক্ষণের কাজের ক্ষেত্রে সাধারণ ক্ষেত্রের অভিজ্ঞতাকে প্রতিফলিত করে এবং প্রতিটি আইটেম সরাসরি একটি ইনস্টলেশন নিয়মে মানচিত্র করে।

1. রেট করা স্ট্রোকের বাইরে ওভার-এক্সটেনশন — উপাদানটি নীচে বেরিয়ে আসে এবং মুকুট দেয়। প্রতিরোধ: একটি ভ্রমণ স্টপ ফিট বা একটি দীর্ঘ উপাদান ব্যবহার করুন.
2. টর্শন during installation — বেলোগুলি একটি মিসলাইনড ফ্ল্যাঞ্জ জোড়া দ্বারা পেঁচানো হয়। প্রতিরোধ: শক্ত করার আগে দুটি ফ্ল্যাঞ্জ সমান্তরাল সারিবদ্ধ করুন।
3. জল হাতুড়ি বা চাপ ঢেউ - হঠাৎ স্পাইক রেট করা খাম ছাড়িয়ে গেছে। প্রতিরোধ: ধীর-বন্ধ হওয়া ভালভ ফিট করুন এবং ক্ষণস্থায়ী চাপ পরীক্ষা করুন।
4. ভাঙ্গা প্রধান নোঙ্গর — যখন একটি প্রতিবেশী নোঙ্গর ব্যর্থ হয়, বেলো সম্পূর্ণ অক্ষীয় খোঁচা নেয় এবং squirms. প্রতিরোধ: বার্ষিক অ্যাঙ্করগুলি পরিদর্শন করুন এবং শুরু থেকেই থ্রাস্টের জন্য ডিজাইন করুন।
5. ক্লোরাইড জারা — নিরোধক বা ওয়াশ-ডাউন ওয়াটার ক্র্যাক 304 পৃষ্ঠ থেকে বাহ্যিক ক্লোরাইড। প্রতিরোধ: 316 বা একটি প্রতিরক্ষামূলক আবরণ উল্লেখ করুন যেখানে ক্লোরাইড বিদ্যমান।
6. বিনুনি সমাপ্তিতে উচ্চ-ফ্রিকোয়েন্সি কম্পন — স্থানীয় বিরক্তি একটি ফাটল শুরু হয়. প্রতিরোধ: উত্স থেকে বেলোগুলি দূরে সরান বা একটি স্যাঁতসেঁতে সমর্থন যোগ করুন।

যান্ত্রিক পটভূমি আমাদের নোট উপর আচ্ছাদিত করা হয় কেন ধাতব বেল শিল্প পাইপলাইনে ব্যর্থ হয় . সংক্ষেপে, তিনটি অভ্যাস বেশিরভাগ ব্যর্থতা প্রতিরোধ করে: রেটেড স্ট্রোককে সম্মান করে, টর্শন এড়ায় এবং অ্যাঙ্করগুলিকে ভাল অবস্থায় রাখে।

কীভাবে একটি বেলো সিস্টেম নির্বাচন করবেন: যে প্যারামিটারগুলি গুরুত্বপূর্ণ

ডিউটির লাইন-বাই-লাইন পর্যালোচনা দিয়ে নির্বাচন শুরু হয়, ক্যাটালগ নম্বর দিয়ে নয়। অপারেটিং রেঞ্জগুলি লিখুন, গড় নয়: গড় তাপমাত্রার জন্য একটি বেলোর আকার কিন্তু দিনে দুবার 20 ডিগ্রি সেলসিয়াস ওভারশুট দিয়ে আঘাত করলে তাড়াতাড়ি ব্যর্থ হবে৷

এই নম্বরগুলি প্রস্তুতকারকের কাছে পাঠান এবং আপনার রেট করা স্ট্রোকের প্রত্যাশিত চক্রের জীবন, বসন্তের হার এবং স্কুইম চাপের জন্য জিজ্ঞাসা করুন। একজন সরবরাহকারী যিনি তিনটিরই উত্তর দেন তিনি একটি ইঞ্জিনিয়ারড বেলো সিস্টেমের উদ্ধৃতি দিচ্ছেন; যে শুধুমাত্র একটি মূল্য দিয়ে উত্তর দেয় একটি ঢেউতোলা পাইপ উদ্ধৃত করা হয়.
